計量及可塑化之加熱筒溫度
在射出成型加工法中，射出量的控制（行程或計量）以及塑料的均勻熔融（可塑化）是由注塑機的可塑化機構(gòu)（plasticationg-unit）來完成的。
1、加熱筒的溫度（Barrel Temperature）
雖然塑料的熔融大約有60~80%是因螺桿的旋轉(zhuǎn)所產(chǎn)生的熱能，但是塑料的熔融狀態(tài)仍然大受加熱筒溫度的影響，尤其是靠近噴嘴的前區(qū)溫度。（溫度過高時：1、噴嘴易滴料；2、取件時易牽絲。）

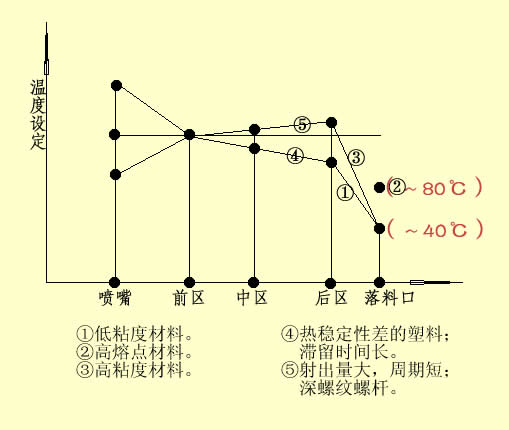

圖（溫度設(shè)定關(guān)系圖）：
附表（常見材料的溫度設(shè)定范圍）：
料別 | 行當(dāng)模溫 | 料筒溫度 | 成型收縮率 | 射出壓力 | 備注 |
PS | 40～60℃ | 160～260 | 0.2～1.6% | 500～1000（kg/cm2） | |
ABS | 50～70℃ | 190～250 | 0.4～0.8% | 500~1500（kg/cm2） | |
AS | 50～70℃ | 170～290 | 0.2～0.6% | 700~1500（kg/cm2） | |
PMMA | 59～80℃ | 180～200 | 0.2～0.8% | 700~1500（kg/cm2） | |
PE LD | 35～65℃ | 140～300 | 1.5～5% | 300~1000（kg/cm2） | |
PE HD | 40～70℃ | 150～300 | 1.5～5% | 300~1500（kg/cm2） | |
PP | 20～80℃ | 180～300 | 0.8～2.5% | 400~1500（kg/cm2） | |
PVC 軟 | 50～70℃ | 150～190 | 1～5% | 600~1500（kg/cm2） | |
PVC 硬 | 50～70℃ | 150～190 | 0.1～0.4% | 900~1500（kg/cm2） | |
EVA | 25～55℃ | 120～200 | 0.7～2% | 600~1500（kg/cm2） | |
PC | 20～120℃ | 260～320 | 0.6～0.8% | 1000~1500（kg/cm2） | |
POM | 80～120℃ | 190～240 | 0.6～2% | 500~1500（kg/cm3） | |
變性PPO | 60～100℃ | 250～280 | 0.7～0.8% | 1200~1300（kg/cm2） | |
PA | 20～90℃ | 220～280 | 0.6～2% | 500~1400（kg/cm2） | |
CA | 20～80℃ | 170～265 | 0.2～0.7% | 700~900（kg/cm2） | |
PSF | 90～165℃ | 330～420 | 0.7% | 700~2000（kg/cm2） | |
PET | 50~150℃ | 209～315 | 1～2% | 700~1400（kg/cm2） | |
PBT | 60~70℃ | 230～270 | 0.5～2% | 300~1200（kg/cm3） |
主要內(nèi)容：
安定成型工藝的設(shè)定
成型缺陷分析及補救
